    展商动态 || 大丰整体方案助力“星际战舰”腾飞启航
    时间:2022-06-07      来源: 中国演艺设备技术协会       浏览量:      分享:


    2020年12月16日,亚奥理事会第39次全体代表大会,确认杭州2022年亚运会将增设电子竞技、霹雳舞两个项目,电子竞技属“智力项目”。这意味着电子竞技正式列入杭州亚运会竞赛项目。

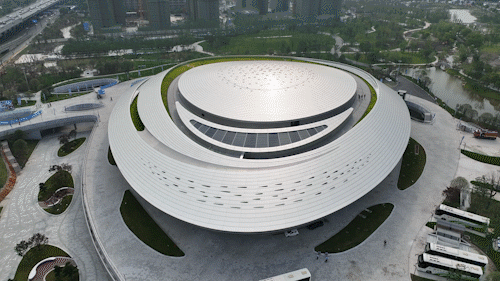

    承办杭州亚运会电竞项目的中国杭州电竞中心(下称“电竞中心”),是国内首个专业电竞赛事场馆,由大丰提供整体解决方案。这个外型酷似“星际战舰”的场馆,总建筑面积8.2万平方米,拥有座位4087个,将助力打造引领电竞新时代的国际电竞强磁场




    它是国内最大的曲面单板单体建筑在杭州亚运会期间将举办包含英雄联盟、王者荣耀(亚运版)、和平精英(亚运版)、炉石传说、刀塔、梦三国2、街霸5和FIFA Online 4等8个电子竞技项目的比赛,预计产生8枚金牌

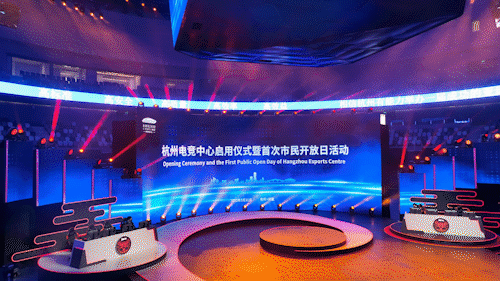

    2022年5月31日,历时20个月精心打造的电竞中心首度向大众揭开神秘面纱。在当天下午举行的电竞中心启用仪式暨首次市民开放日、首场电竞表演赛现场,杭州亚组委副秘书长、副市长陈卫强宣布电竞中心正式启用。




    炫酷!在「星际战舰」内

    观看电竞表演赛

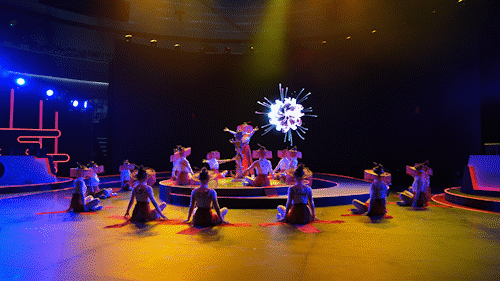

    在当日的活动中,市民朋友们深度体验了电竞中心的激情和魅力,并在“星际战舰”内免费观看首场电竞表演赛。




    现场,初代锦鲤杯冠军、人称“夏少”的人气王南枫,永劫军师、擅长教学的b站知名UP主清雨,世界冠军战队JTeam的明星职业选手“房导”昊天等16名重量级参赛选手在“星际战舰”中“华山论剑”,一决高下。




    智能系统保驾护航

    提供沉浸式观赛体验


    场地显示屏及控制系统

    相比其他传统体育赛事,电竞比赛的观赛体验有很大不同,几乎所有的赛事内容都是通过屏幕来呈现的,因此,如何让观众有更好的观赛体验是电竞比赛场馆设计中的一大重点。


    丰在场馆四周的墙上设置了一圈环屏和广告屏,采用「声光电」一级标准,打造沉浸式的观赛体验,让观众有上下180度,环绕360度的视觉感受。



    场馆内的动态屏、三维全息影像、大型电子互动装置等一系列多媒体设备有机融合,将是赛事期间的一大亮点。


    「电竞及演艺扩声系统」

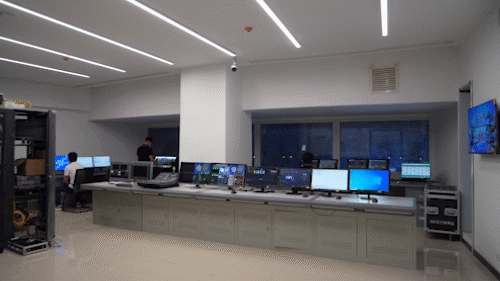

    除显示屏及控制系统外,大丰还在电竞中心内部配置了国际一流的电竞及演艺扩声系统,主要分为扩声系统、舞台管理系统等。



    比赛场地电竞及演艺扩声拥有主备数字调音台,数字、模拟双通道功放信号传输系统,以太网远程遥控、监测功放;扬声器采用国际知名产品,场地主扩采用6组高品质线阵列扬声器,台口四周设6只观众席前区补声扬声器,同时配置12只超低频扬声器,4只舞台固定返送扬声器,6只舞台流动返送扬声器。


    「演艺灯光系统」

    此外,场馆的灯光系统也有特殊要求,相比传统体育比赛,电竞比赛时更注重氛围营造,因此灯光系统配置偏重于演艺效果。




    大丰在馆内顶部安装了192个可升降效果灯具,可以上下左右360°旋转。比赛时可以利用红蓝灯光区分观众人群,以多点射灯的效果,打造空间的炫彩和氛围,能达到演唱会般的灯光效果。


    信号传输采用光纤双环网技术,以太网传输作为备份;信号呈星型分布,终端设置DMX和以太网节点。


    「机械吊挂系统」

    电竞中心要求能够满足电竞比赛、室内体育赛事等使用需求,其机械吊挂配置需能够灵活变化以适应不同的使用模式。




    场馆配备0.5t环链电动葫芦66台,沿屋顶结构梁轨迹、间距43米和32米、呈异形三角形分布各1圈,沿直径20米分布1圈,每圈定制6组铝合金弧形TRUSS架,每组弧形TRUSS架由3台环链电动葫芦同步提升,可根据实际需要悬挂灯具和饰物;靠近中心点沿直径16米处配置6组音响环链电动葫芦,直径10米处均匀配置12台2吨环链电动葫芦,专用于悬挂斗屏。


    机械吊挂系统的灵活布局、22米的超大行程能够满足电竞比赛和室内体育赛事等不同使用模式的需求。


    「场地照明系统」

    比赛场地照明设计采用了42套600W LED投光灯。观众席照明采用了12套200W LED投光灯、19套100W LED投光灯。




    场地及观众席安全照明采用了6套200W LED投光灯、10套100W LED投光灯。所有灯具均布置在两条环形马道上。灯具通过抱箍的形式固定在马道上。


    「体育竞赛智能化系统」

    电竞中心体育竞赛智能化系统共包含9个子系统,分别为计时记分及现场成绩处理系统、电竞直转播和现场评论系统、竞赛信息发布系统、升旗控制系统、标准时钟系统、比赛设备及赛事集成管理系统、售检票系统、比赛影像采集回放及分析系统、赛事体育展示系统。




    本项目配置的竞赛智能化系统设施设备在亚运会期间满足专项电竞比赛的要求,同时满足赛后运营球类赛事的相关需求。





    「体育赛事安防系统」

    电竞中心体育赛事安防系统共包含2个子系统,分别为公安安防弱电系统和350兆数字集群及室内信号分布系统。


    公安安防弱电系统包含综合布线系统(数字电视网)、安防监控系统、出入口门禁系统安防报警、紧急求助无障碍系统的设备供货、安装调试及相关服务。




    350兆数字集群及室内信号分布系统达到区域一流水平,主要设备选用国内外先进产品;系统及设备应满足国家有关标准,并与杭州市公安局350M系统互通,与杭州市的其他基站互通,同时所选设备充分考虑了先进性和通用性;系统有充分扩展余地,运行安全。


    「体育工艺电力系统」


    针对电竞中心日常运营,安装布置相关专业的UPS系统,分别对公安机房、运营商机房提供用电保障。




    针对电竞中心比赛期间,结合场馆的显示屏系统、演艺灯光系统、演艺扩声系统、机械吊挂系统、场地照明系统、竞赛智能化系统安装布置赛时UPS系统,以保障电竞赛事及相关活动的用电。



    5G+AI数字孪生驾驶舱

    一屏观亚运 一网管全园


    因电竞赛事的特殊性,“星际战舰”内的大型电子设备是其他场馆的数倍,在智能管理上提出了更高要求。此时,场馆指挥中心的数字驾驶舱将发挥重要作用。

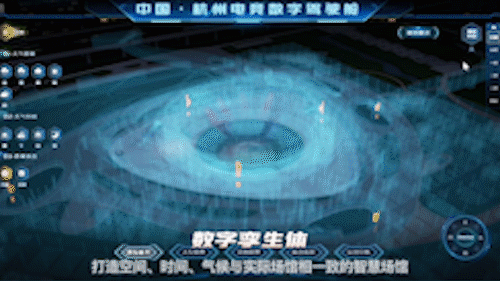

    步入电竞中心指挥大厅,就会看到数智驾驶舱成功构建智能化场馆及设施的数字孪生体,进行全场景、全空间、全要素的数字化感知、控制、运维、运营,可谓“一个大脑指挥全局”。




    电竞中心将按照1个底座、3个中台、N个应用的设想来推进场馆设备一网互通、实时数据一网归集、运行状况一网监测,力求达到场馆运行一屏感知、事件处置一键直达。


    杭州亚运会期间,驾驶舱专门设置赛时运营模式,即可一键对车辆数据、通行数据、检票数据进行流量分析及预警,及时启动各类应急预案,让杭州亚运会赛时运行更安全、高效。


    //


    杭州电竞中心将成为承办国内外顶级电竞赛事的首选之地,以及展现杭州城市特色、塑造城市形象的重要窗口,助力杭州积极抢抓亚运城市发展机遇,全力打造国际电竞产业强磁场,形成电竞赛事生态与电竞产业链的双向赋能


    未来,大丰将依托专业化的产品和整体解决方案在电竞产业持续发力,进一步推动电竞与文化、旅游等产业融合发展
