在会议室、多功能厅、剧场剧院等场所，无线话筒系统应用广泛。然而，信号时有时无的问题常常困扰着使用者，大家排查设备时，却容易忽略无线话筒系统的线缆问题。实际上，无线话筒系统需要借助无线话筒馈线，即连接指向性天线与无线接收机的50Ω同轴线，来保障信号传输。

        这里简单科普一下，同轴线主要有50Ω和75Ω两种类型，其中50Ω用于无线话筒系统馈线，75Ω则主要用于视频信号传输，二者不可混用。优质的馈线对于无线话筒系统至关重要，它如同系统的神经线，若馈线质量不达标，或者线型与传输距离不匹配，就会引发声音不干净、有噪声、声音时有时无甚至完全无声等一系列问题。

选择要点

        关注质量指标

        选择馈线时，应优先挑选质量有保证的产品。关键指标包括百米衰减和回波损耗。若产品未提供这两个指标，仅给出线缆尺寸，未提供电气性能参数，那基本可判定为劣质线。

        了解设备性能指标

        在挑选馈线前，需充分了解无线话筒系统设备的相关性能指标，例如：

        无线话筒使用频段：不同频段的信号传输特性有所差异，了解频段有助于选择适配的馈线。

        接收机允许的最大信号衰减值：这是选择馈线的重要依据，确保馈线的传输损耗在设备允许范围内。

        天线与接收机的距离：距离越远，信号衰减越大，对馈线的要求也就越高。

        指向性天线是否带增益放大器：增益放大器的使用会影响信号强度和传输效果，需综合考虑。

依据传输损耗选规格

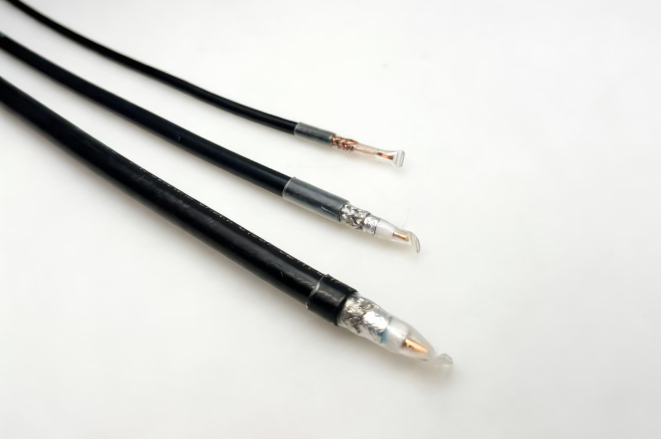

产品实物图 50 - 3（RG58）/50 - 5/50 - 7

        目前成丰连接I主流线的无线馈线规格有三种，分别是50 - 3（RG58）、50 - 5、50 - 7。其中，50代表特征阻抗为50Ω，-3、-5、-7代表绝缘大致尺寸，数字越大，线缆越粗。不同规格的馈线百米衰减不同，选择时应遵循电缆的传输损耗控制在设备允许的最大信号衰减值以内的原则。

合理使用增益放大器

        不同品牌的无线话筒系统，接收机允许的信号衰减范围不同，一般需将信号衰减控制在0 - 6dB等合理范围内。使用增益放大器时，并非增益越大越好。过高的信号增益不仅无法提升射频性能，反而会放大射频范围内的所有信号，包括干扰信号和环境射频噪声，从而影响信号质量。

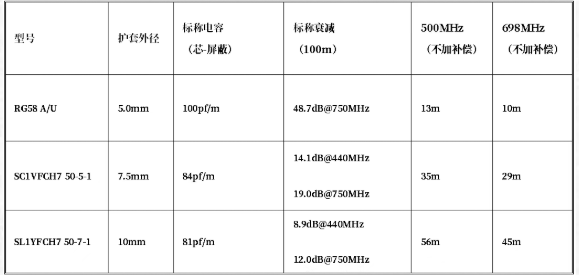

        规格指标对比

        成丰I主流线的馈线指标如下

        注：不加补偿是指在线缆上不加设增益放大器或天线增益为0dB

传输距离与增益设置案例

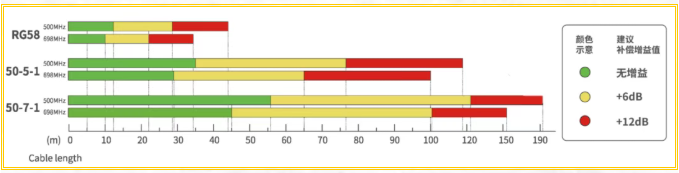

成丰50Ω同轴线传输距离表

        成丰50Ω同轴线传输距离表，为客户解决了关于无线话筒馈线传输距离与规格选择的常见问题。以传输150米为例：若选用常用的50Ω同轴线50 - 5，需加2 - 3个增益放大器，且接头需倍增。但这种方式存在风险，一旦有一只BNC虚焊或级间供电掉线，就会导致全场断频，排查故障耗时费力。

若选择干线级的50 - 7，仅使用1个增益放大器并设置+12dB，理论上无线频率在698MHz以内可满足需求。不过，从工程实践角度出发，建议将传输距离压缩至120米以内。同时，线缆两头应全部使用冷压BNC头，避免使用焊接型BNC头，以防止回波损耗和插入损耗增大；施工布线时，要确保线缆弯曲半径大于100mm；且放大器增益不宜再追加，以免放大噪声。

常见问题解答

        50Ω和75Ω馈线及插头为何不能混用

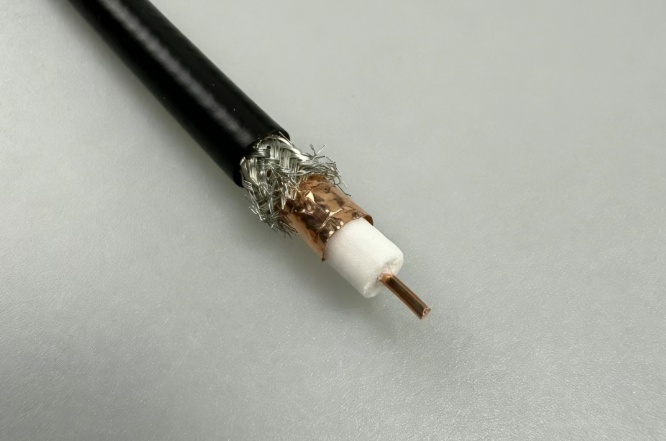

        BNC插头是天线馈线最常用的插头类型，此外还有SMA和N型头（此处暂不展开讨论）。BNC插头和线缆一样，都具有特性阻抗。50Ω同轴线和75Ω同轴线混用，会导致回波损耗增大，信号劣化。同时，二者外形尺寸存在差异，50Ω BNC中心针粗、绝缘介电环厚，75Ω BNC中心针细、几乎为空气介质。若将75Ω同轴线插入50Ω插座，因针细孔粗，接触压力不足，会出现“时好时坏”的偶发故障，现场排障极为困难。而且，75Ω插座簧片厚度仅为50Ω的60%，被粗针撑过后会出现机械损伤，即使再插入75Ω同轴线，也会因接触不良导致信号不稳定。

        无线话筒馈线焊接头与压接头有何区别

        焊接Q9头和压接BNC头加工方式不同导致成品线信号衰减，可靠性，寿命，施工效率有明显差别。

        BNC加工

        使用焊接Q9加工不好的成品线缆，每个没有做好的头最大信号衰减增加2dB，一根线就信号衰减增加4dB。所以尽量使用冷压BNC头，冷压加工方式可以最小影响成品线信号衰减，所以有线必须有相对应的BNC头，有头就要有相对应的压接工具，如果没有压接工具，怎么加工，逼得只能用焊接Q9头，成品线的质量也无从保证了。

        可靠性与寿命

        焊锡渗入绞线形成“硬点”，线缆突然受到外力拉扯或者振动，线-焊料交界面最容易出现微裂纹，用一段时间开始信号偶发抖动、断频；而压接是“冷压”+六面包裹，无硬点，耐振寿命高一个量级。

        施工效率与可返工

        焊接一把烙铁就能开工，单颗料成本低；但熟练工焊一条同轴线也要 3–4分钟，还要等烙铁升温，大批量现场施工很慢，焊接质量也没法保证完全一致，容易发生的问题比如虚焊，表面亮、内部没熔透，用一个月出现声音时断时续、断频，排障最头疼 。

        压接需专用剥线刀+压钳，工具前期投入高；可一旦上手，15秒就能压好一根，适合演出租赁公司“头天晚上要赶 100 条跳线”的场景，使用合适的工具，大批量质量稳定，保证100%压到位。但是使用不合适的压接工具一次压坏整颗报废，不能返工。

        50 - 5和75 - 5冷压钳能否通用？

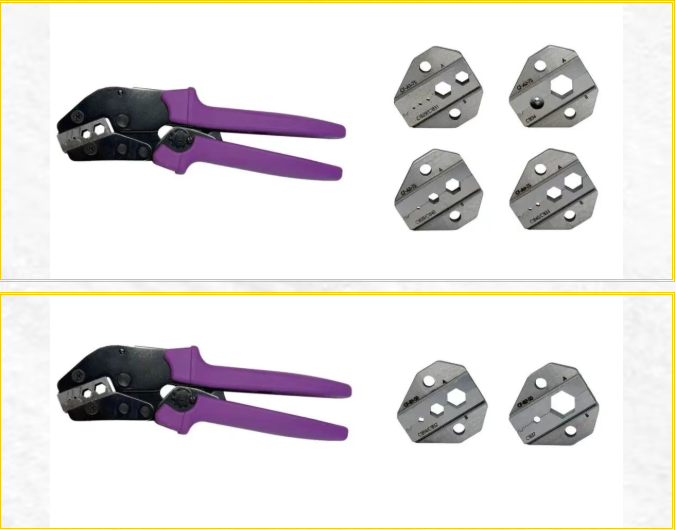

成丰75Ω和50Ω同轴线压接钳和模块

        由于50 - 5和75 - 5的BNC几何尺寸不同，压接钳上的模块也各不相同。使用50 - 5的模块压接75 - 5，会导致压接不紧，造成信号不稳定、传输距离变短；反之，则可能压过头，使头子报废。成丰已研发出配套50Ω和75Ω同轴线的专业压接工具，其模块可根据不同线缆精准匹配，能够一次性压到位，使线缆和BNC头得到完美处理。

        在上海某个规模宏大、技术严苛的项目建设中，我们对试用的 Q9 插头开展测试，发现其信号损耗严重，致使适用距离大幅缩水，且信号极不稳定。反观冷压 BNC，衰减仅 0.2dB/个，对线缆传输影响微乎其微，压接加工稳定性更是极高。

        归根结底，馈线是无线系统的“神经”，线选恰当、头压精良、增益留足余量，现场便少些半夜抢修的惊心动魄。工具一步到位，前期功夫下足，声音方能“不断线”。
